液压法兰尺寸及拧紧力矩表，太方便了！

1.法兰标准法兰的标准主要有2个，一美国汽车工程师学会标准SAE J518-1993 《液压分体法兰》。二是国际标准ISO 6162-1-2012 《液压传动 带对开夹或整体式法兰夹的法兰接头以及公制或英制螺钉 第1部分：在压力为3.5MPa(35bar)至35MPa(350bar)，DN13至DN127时使用的法兰接头》和ISO 6162-2 2018 《液压传动 带对开夹或整体式法兰夹的法兰接头以及公制或英制螺钉 第2部分：在压力为42 MPa(420 bar)》。国内的法兰标准为JB/ZQ 4187-2006 《分体式高压法兰》，等效采用国际标准ISO 6162，与SAE J518尺寸可以互换。

2.法兰分类法兰分为轻型法兰和重型法兰。轻型法兰对应的代号是ISO 6162-1，对应SAE J518标准中的CODE 61，也称为3000PSI法兰。重型法兰对应的代号是ISO 6162-2，对应SAE J518标准中的CODE 62，也称为6000PSI法兰。

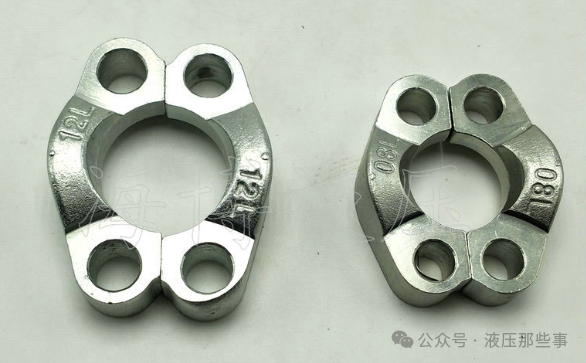

3.法兰代号在法兰上会注明法兰的规格尺寸，一般如下图所示，如08L、12L，这里面08代表的是1/2寸法兰，12代表的是3/4寸法兰，L代表的是轻型法兰，如果是重型法兰就用S表示，如08S代表1/2重型法兰，具体对应关系见文末表格。

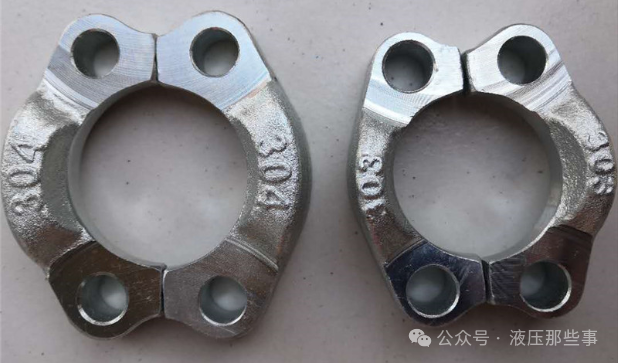

还有一种法兰代号，如下图所示，标注的是303、304，这里面的3代表的是轻型法兰，03代表的是1寸，04代表的是1 1/4寸，如果是重型法兰就用6表示，如603代表1寸重型法兰，具体对应关系见文末表格。

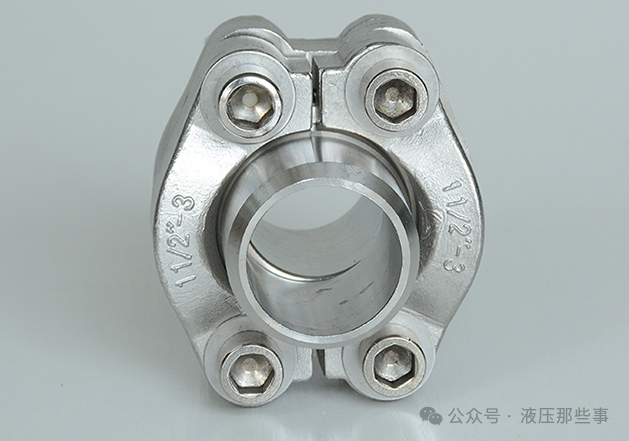

最后一种比较简单，直接标出法兰规格大小，后面的-3代表的是轻型法兰，如果是-6则代表的是重型法兰。

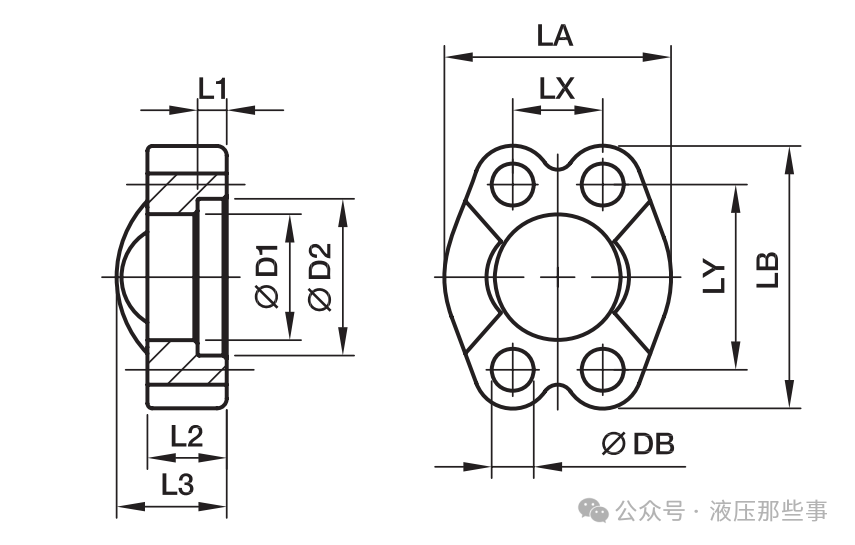

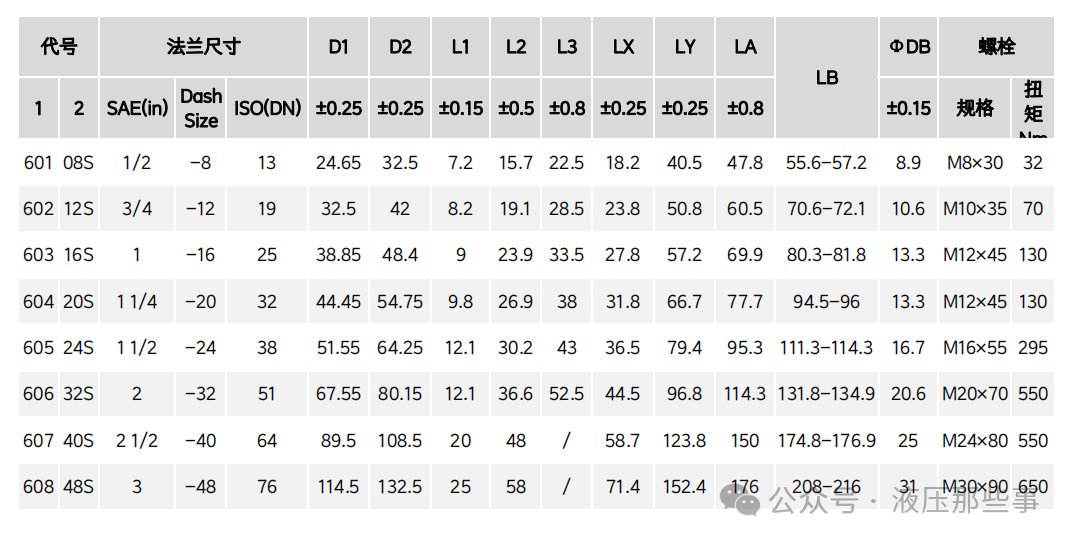

4.法兰尺寸表
