O形圈沟槽设计查这个表就行了！

O形圈静密封沟槽尺寸，具体尺寸见表格。

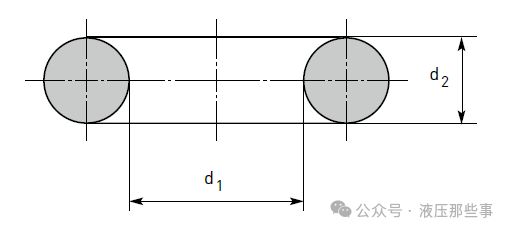

1.O形圈规格

O形圈规格采用内径×线径表示。

2.轴向密封

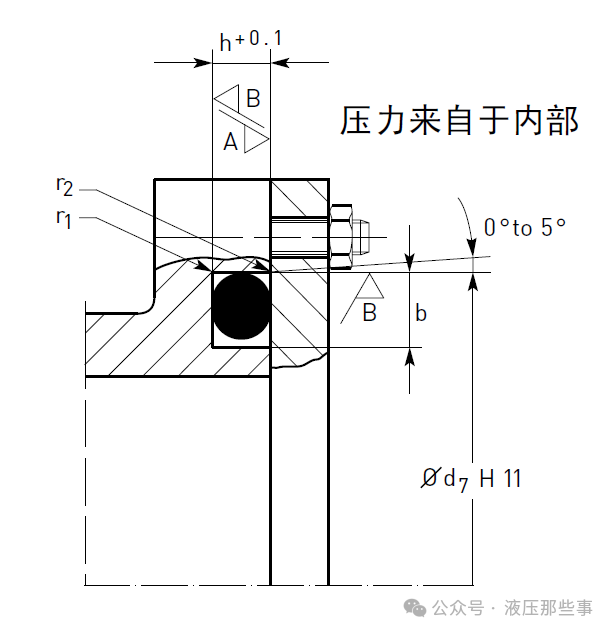

2.1压力来自于内部

O形圈在轴向方向变形。在压力作用下，O形圈发生相对运动，注意压力的方向是很重要的。

如果压力来自于内部，O形圈的外缘将和沟槽的外缘相接触。(最佳压缩比在1％－3％之间)。

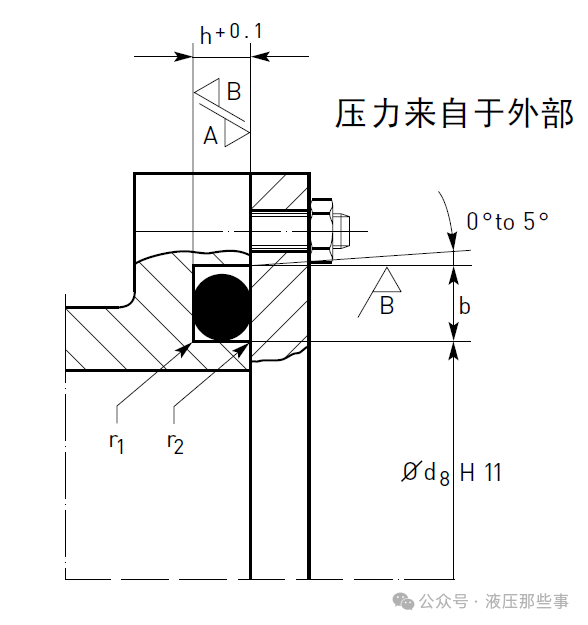

2.2压力来自于外部

如果压力来自于外部，O形圈的内缘将和沟槽的内缘相接触。(最大拉伸6％)。

3.径向密封

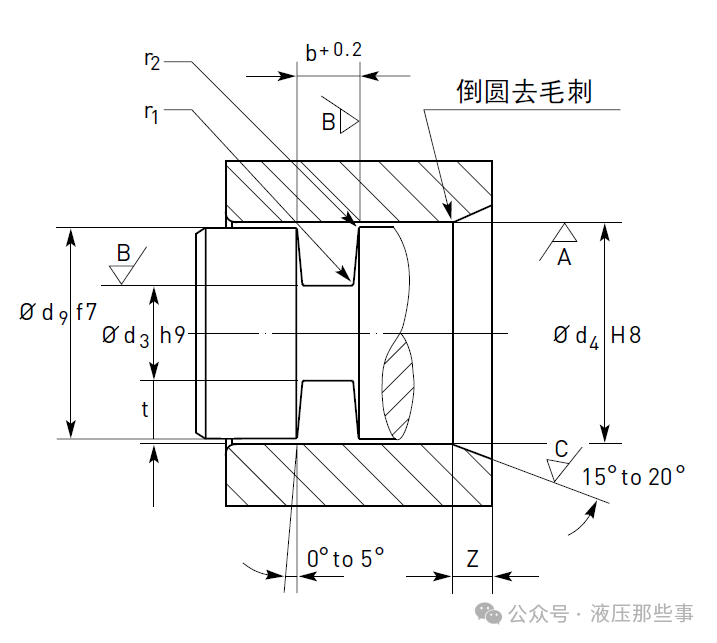

3.1活塞密封

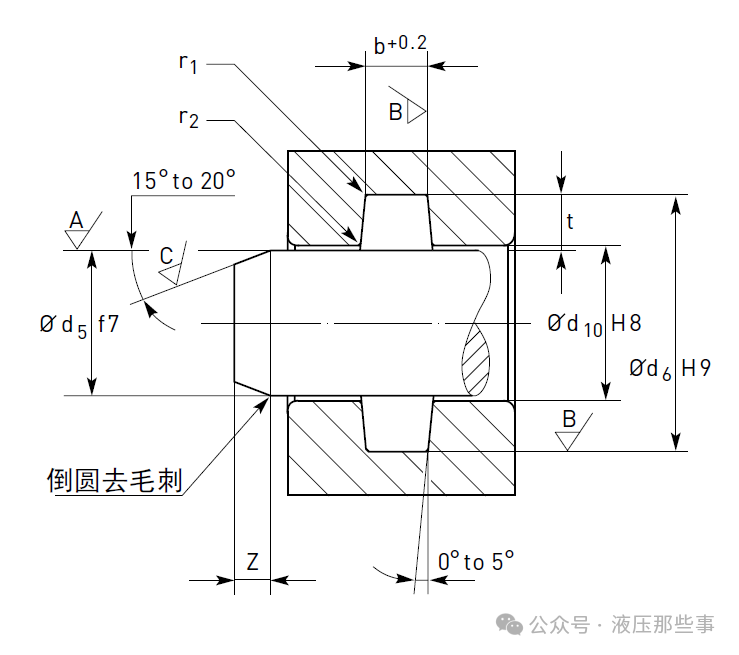

3.2杆密封

4.沟槽圆角

沟槽圆角r1大小与O形圈线径大小有关。线径为1.78、2.62mm的O形圈r1圆角为0.2~0.4mm，线径为3.53、5.33mm的O形圈r1圆角为0.4~0.8mm，线径为6.99mm的O形圈r1圆角为0.8~1.2mm。

沟槽圆角r2为0.2~0.4mm。

5.沟槽表面粗糙度

接触区域A表面粗糙度建议Ra0.8~3.2，沟槽直径和侧面B表面粗糙度建议Ra1.6~6.3，引入斜面（倒角）表面粗糙度建议Ra3.2~12.5

6.沟槽宽度

无挡圈宽度尺寸为b，1个挡圈宽度尺寸为b1，2个挡圈宽度尺寸为b2。

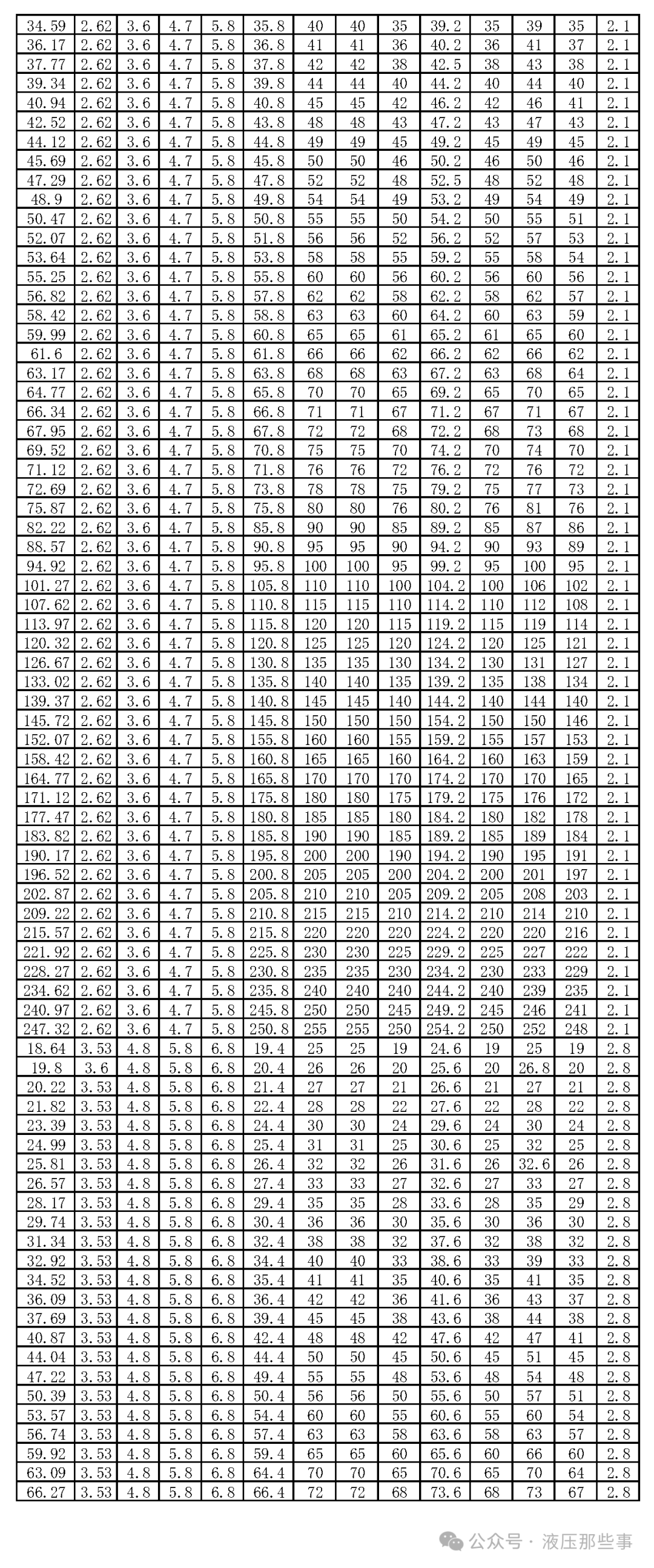

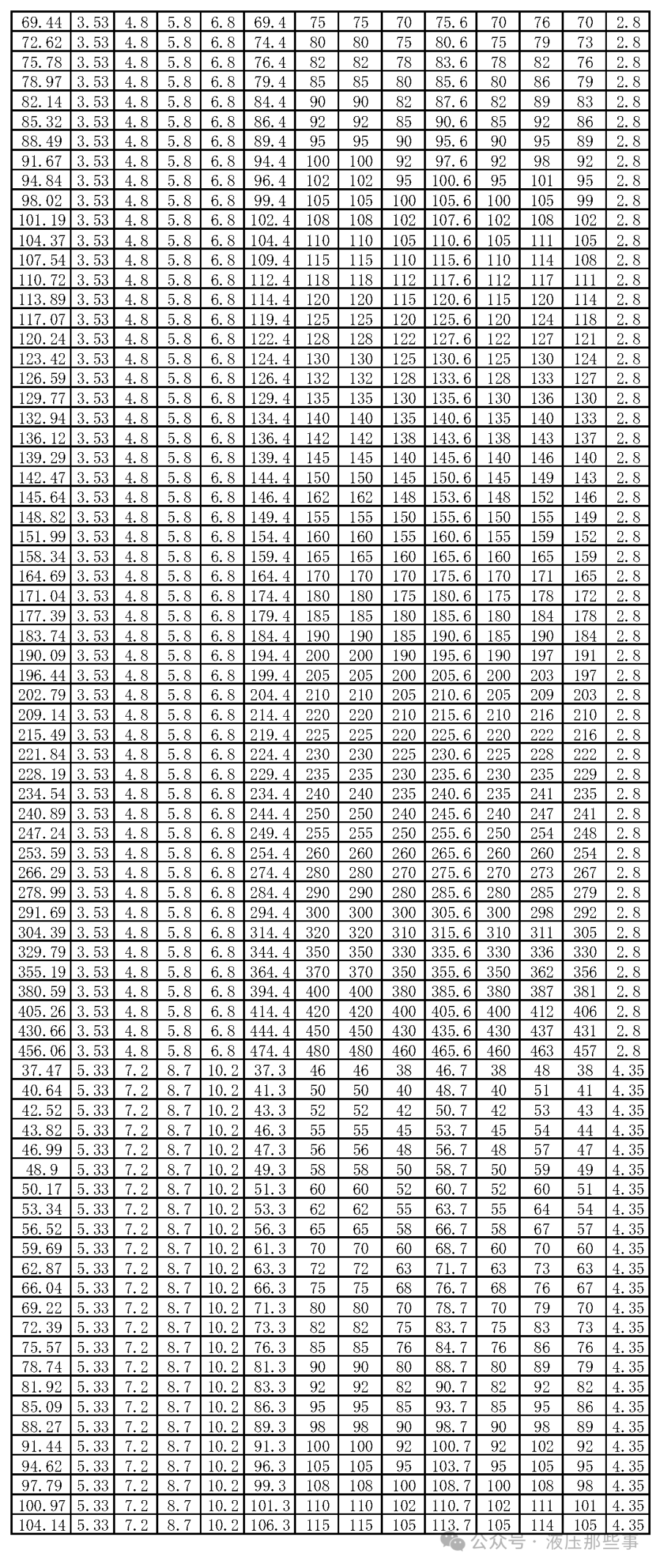

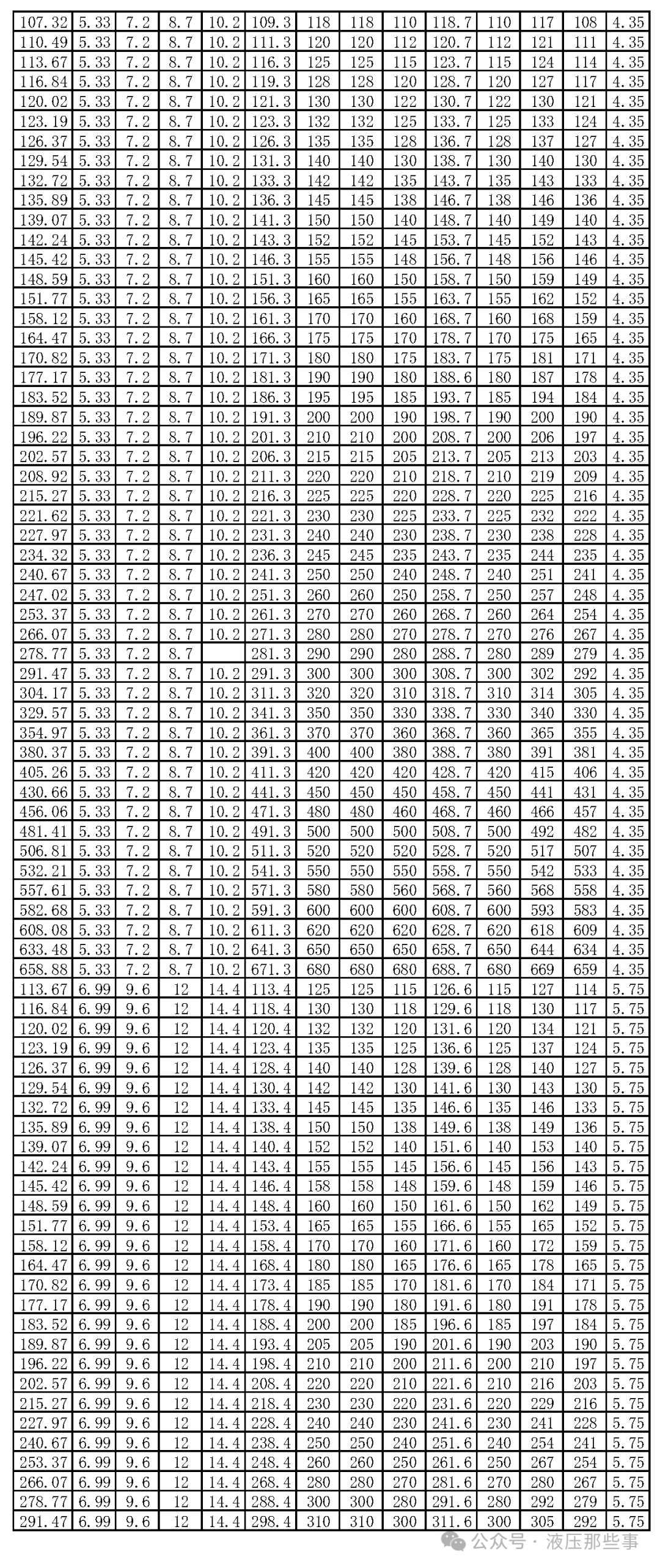

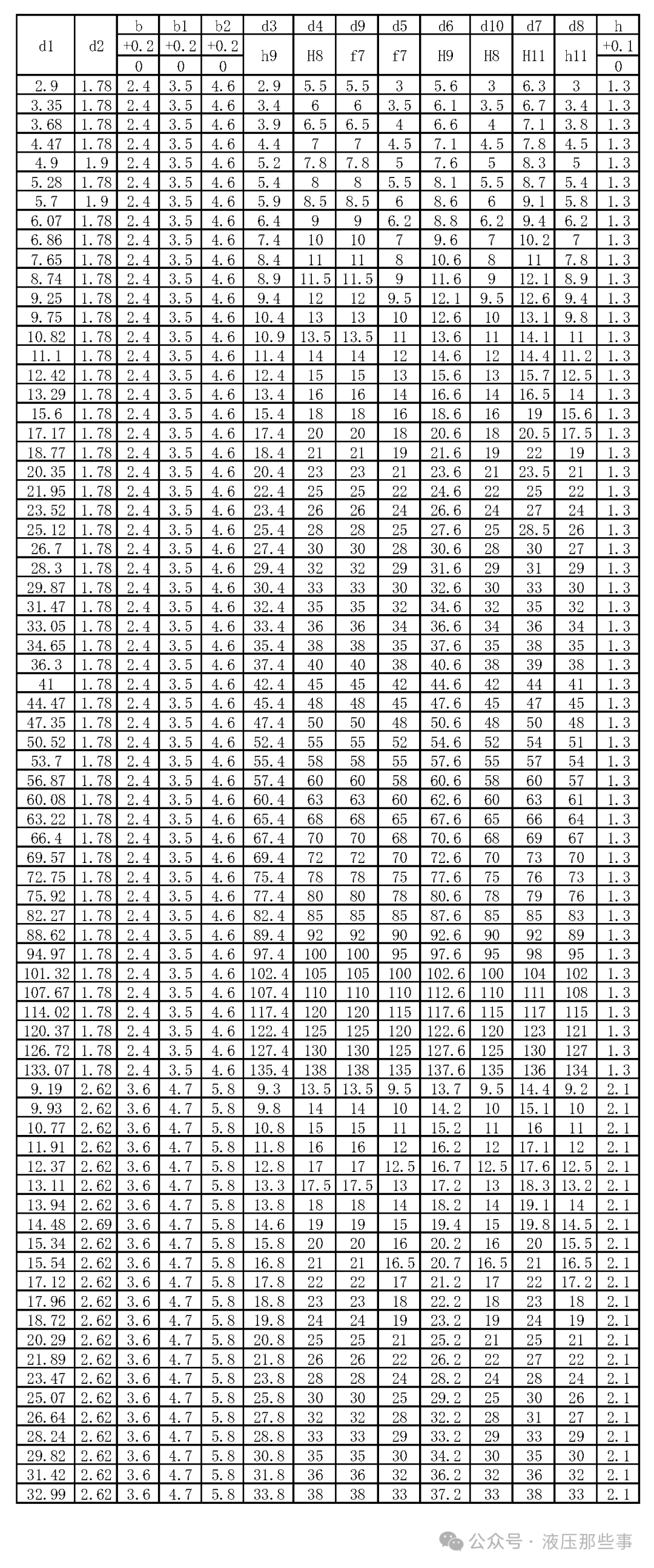

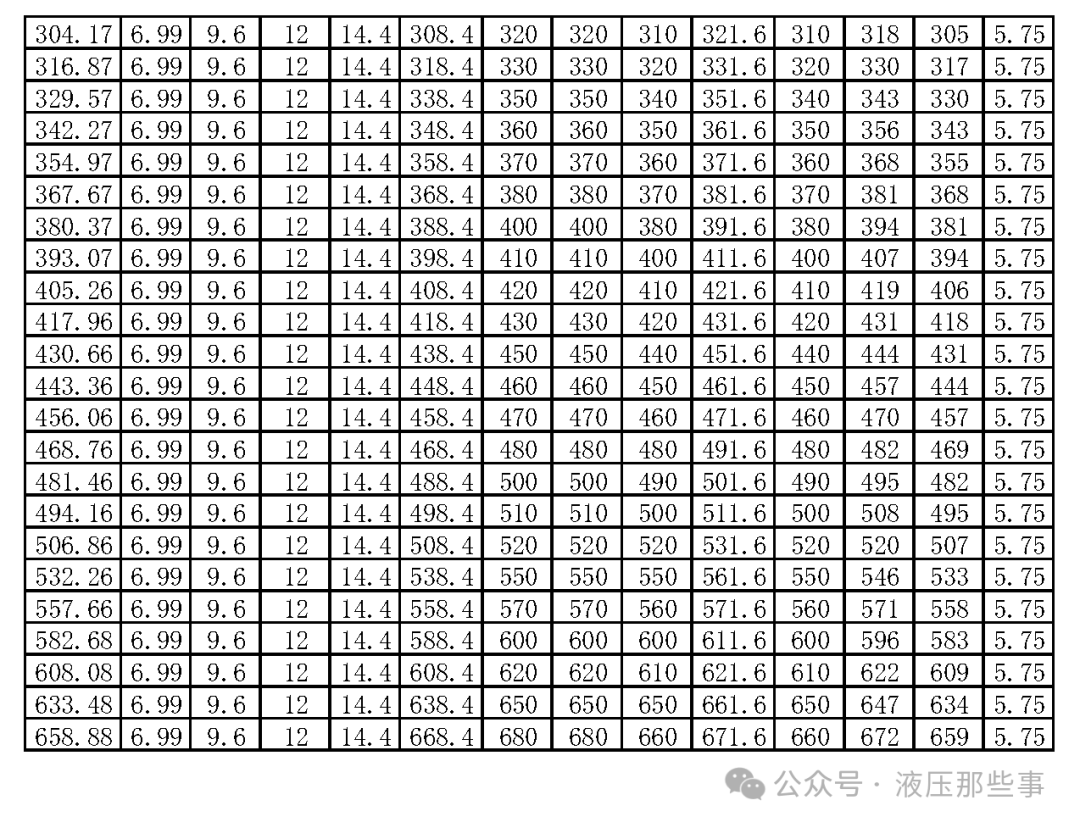

7.不同O形圈规格沟槽尺寸表
