拉刀的种类及组成
|

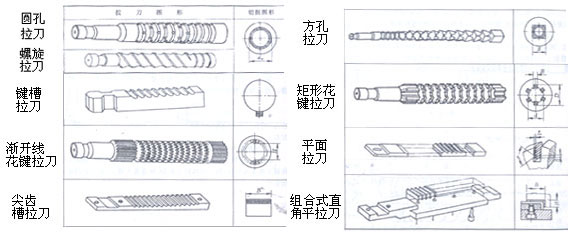

1、拉刀种类
|
|

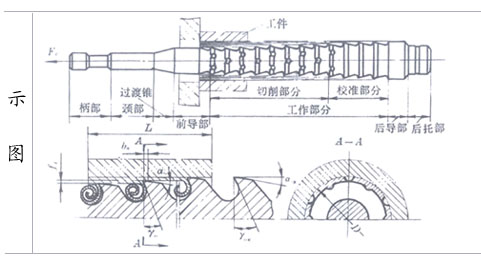

2、拉刀的组成
|
|
名称
|
主要作用
|
工作部分
|
切削部分
|
切削部分有很多刀齿,起切削作用。刀齿直径逐齿增大,用它切除全部加工余量
|
校准部分
|
校准部分上的刀齿起修正作用。其齿数较少,各齿直径相同
|
非
工
作
部
分
|
柄部
|
夹持拉刀,传递动力
|
颈部
|
颈部与其后各部分的连接部分,其直径与柄部直径相同或略小。拉刀材料、尺寸规格等标记一般都打在颈部
|
过渡锥
|
颈部麦收前导部之间的过渡部分,起对准中心用
|
前导部
|
切削部进入工件前,起引导作用,防止拉刀歪斜,并可检查拉前工件孔径是否太小,以免拉刀第一个刀齿负担太重而损坏
|
后导部
|
保持拉刀最后的正确位置,防止拉刀即将离开工件时,工件下垂而损坏已加工表面及刀齿
|
后托部
|
对于长而重的拉刀,在后导部后面还需做一尾部(后托部),其直径D尾视拉床托架尺寸而定,长度l尾=(0.5-0.7)D尾。但一般要求不小于20毫米
|
|
|
